2.1 下降氣流流速的測試

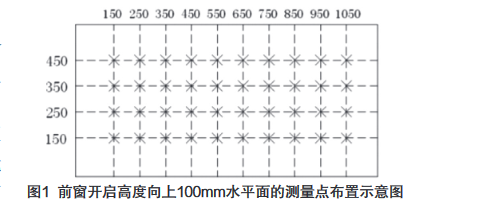

依據JJF1815-2020《II級生物安全柜校準規范》提供的參考 計 量特性指標，下降氣流流速應在（0.25～0.40）m/s之間，流入氣流流速應不小于0.38m/s（A1型）或不小于0.51m/s（A2/B1/B2/C1型）。將安全柜前窗開啟至標稱高度，工作區上方高于前窗操作口標稱高度上沿100mm的水平面上，使用不會使氣流模式變形的夾具將風速儀探針準確定位在各測量點測量下降 氣流流速。下降 氣流網格或區域應滿足：測量點最少應有3排或由區域限定，測量點等距分布，形成的正方形柵格應滿足(100～200)mm×(100～200)mm，如圖1所示；對于標稱寬度不小于0.9m的安全柜，每排或每區域最少應有7個測量點，每個測量點重復測量3次；對于標稱寬度小于0.9m的安全柜，每排或每區域最少應有4個測量點，每個測量點重復測量3次；由測試點周長界定的面積應不小于平面總面積的30%；上述正方形格柵間距不滿足不小于100mm的間隔要求，每排或每區域最少應有4個等距離測量點，每個測量點重復測量3次。

日常測試中發現下降氣流流速項目不符合規范或標準要求的情況并不少見，一般可通過對生物安全柜的風速控制參數進行調節，使其達到符合要求的范圍。不同品牌和型號的生物安全柜有各自不同的進入設置界面的方式，可以由熟悉儀器設置的有經驗的校準人員或由廠家協助來通過生物安全柜的控制面板對風速參數進行調節。

2.2 流入氣流流速的測試
由于風 量 計 法 最 為 準 確，復 現 性 也 最 高，JJF1815-2020《II級生物安全柜校準規范》推薦優先使用，但風量計因體積龐大攜帶不方便，在日常校準時普遍使用風速儀法進行測試。下面以常用的風速儀法為例進行測試方法說明。將安全柜前窗開啟至標稱高度，用風速儀在前窗操作口平面的兩排點測量氣流流速，第一排在前窗操作口上沿下約開啟高度25%的位置，第二排在前窗操作口上沿下約開啟高度75%的位置；測量點間隔約100mm，距前窗操作口的側邊接近但不小于100mm測試，每個測量點重復測量3次，用所有測量值的平均值表示流入氣流流速。
